Automatyczne wymiarowanie szkicu w SOLIDWORKS

Precyzyjne wymiarowanie szkicu wpływa na poprawność i edytowalność modelu podczas pracy w SOLIDWORKS. Jednym z narzędzi, które usprawnia ten proces jest autowymiarowanie. Pozwala ona na szybkie i automatyczne przypisywanie wymiarów do geometrii szkicu. Dowiedz się jak działa funkcja automatycznego wymiarowania szkicu w SOLIDWORKS, jakie są najlepsze praktyki czy nowe możliwości w najnowszej wersji.

Autowymiarowanie w SOLIDWORKS – co to jest i jak działa?

Automatycznie wymiarowanie szkicu w SOLIDWORKS pozwala na automatyczne dodawanie wymiarów do elementów szkicu, co znacznie skraca czas jego pełnej definicji. Jest to szczególnie przydatne przy skomplikowanych złożeniach, gdzie ręczne wymiarowanie byłoby czasochłonne.

Aby skorzystać z narzędzia inteligentnego wymiaru:

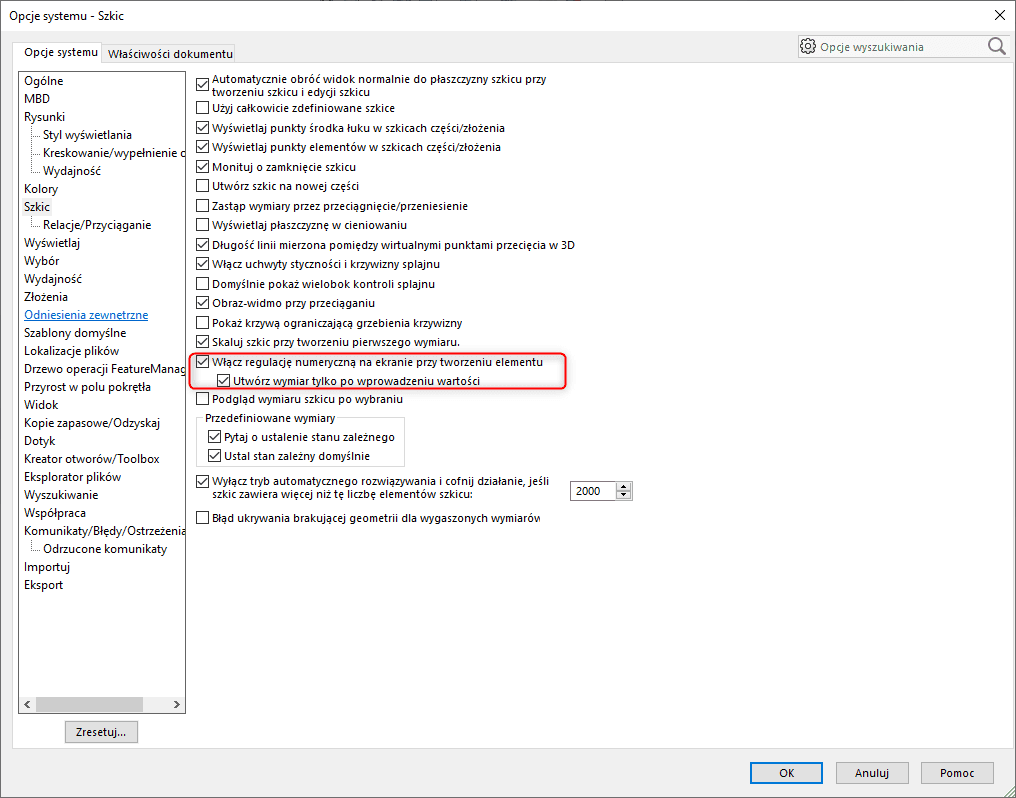

1. Włącz opcję „Autowymiarowanie szkicu” w ustawieniach systemowych (Narzędzia → Opcje → Szkice → Autowymiarowanie szkicu). Otwórz szkic SOLIDWORKS i narysuj geometrię, np. prostokąt lub okrąg.
2. Otwórz szkic SOLIDWORKS i narysuj geometrię, np. linię, prostokąt lub okrąg.
   1. Aby narysować linię, najpierw wybierz myszką kierunek, a następnie wprowadź wymiar.

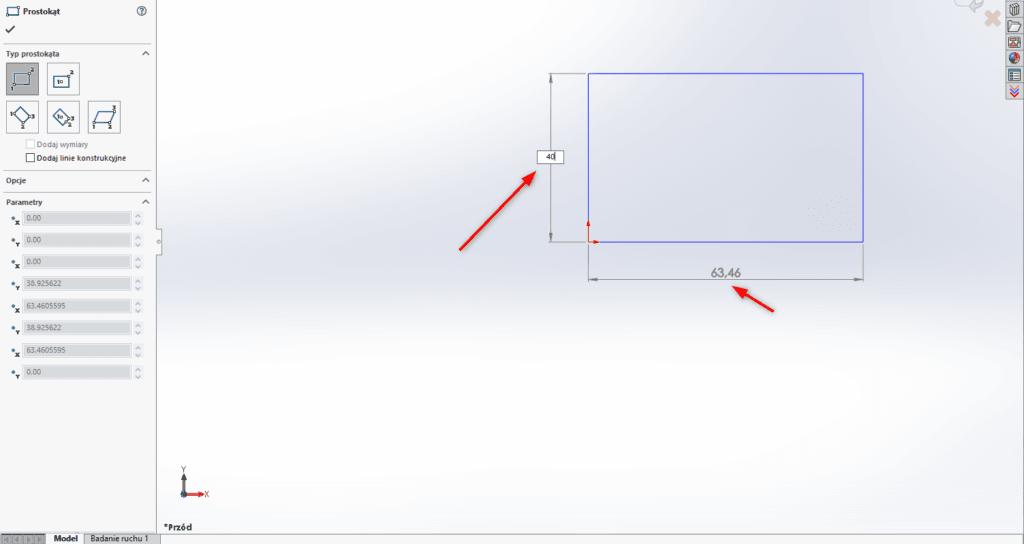

   2. Rysowanie prostokąta wymaga, abyś prowadził pierwszy wymiar i zatwierdził go klawiszem enter. Następnie będziesz miał możliwość wprowadzenia wartości dla kolejnego wymiaru, którą również musisz wpisać i zatwierdzić klawiszem enter.
   3. Aby narysować okręg z włączoną funkcją automatycznych wymiarów musisz wybrać punkt środka okręgu, wprowadzić wartość wymiaru, a następnie zatwierdzić ją.
3. Użyj funkcji „Pokaż wymiary operacji”, aby sprawdzić automatycznie przypisane wymiary.
4. Dostosuj wartości wymiarów, korzystając z opcji regulacji numerycznej.
5. Zatwierdź szkic, upewniając się, że jest w pełni zdefiniowany (oznaczony na czarno).

Wymiarowanie szkicu w SOLIDWORKS – kluczowe zasady i najlepsze praktyki

Aby szkic był poprawnie wymiarowany, warto stosować się do kilku kluczowych zasad:

• Unikaj nadmiarowych wymiarów – SOLIDWORKS samoczynnie wykrywa, które wymiary są zbędne.
• Korzystaj z relacji geometrycznych – zamiast wymiarować każdą linię oddzielnie, lepiej zastosuj wymiary sterujące i zależne.
• Dbaj o pełne zdefiniowanie szkicu – w pełni określony szkic powinien być oznaczony na czarno, a niepełny na niebiesko.
• Wykorzystaj narzędzie inteligentnego wymiaru – dzięki niemu wartości wymiarów mogą być szybko dostosowywane.

Wymiary zależne, a niezależne – jak wpływają na geometrię szkicu?

W SOLIDWORKS można stosować dwa główne typy wymiarów:

• Wymiary zależne – ich wartość zmienia się samoczynnie po modyfikacji innych elementów szkicu. Na przykład, jeśli zmienisz długość jednej krawędzi, druga powiązana z nią relacją, dostosuje się automatycznie.
• Wymiary sterujące – umożliwiają precyzyjne kontrolowanie wymiarów, bez wpływu na inne części modelu. Są zatem statyczne i nie zmieniają się automatycznie, nawet jeśli zmienisz inne wymiary w szkicu SOLIDWORKS. Stosowanie wymiarów sterujących pozwala na precyzyjne dostosowywanie geometrii. Dlatego odgrywa ważną rolę przy projektowaniu arkusza blachy oraz skomplikowanych części mechanicznych.

Wymiary zależne oraz sterującepozwalają na szybkie wprowadzanie poprawek i zmian w modelach, co jest istotne, gdy projekt przechodzi z fazy projektowania do fazy produkcji. Dzięki automatycznemu wymiarowaniu można stworzyć dokumentację 2D z odpowiednimi wymiarami w znacznie krótszym czasie, co ułatwia proces produkcji i minimalizuje ryzyko błędów.

Arkusz blachy w SOLIDWORKS – jak poprawnie stosować wymiary zależne?

W projektowaniu arkuszy blach kluczowe jest stosowanie zależnych wymiarów, które pozwalają na dynamiczne dostosowywanie geometrii do edycji szkicu SOLIDWORKS. Dzięki regulacji numerycznej można precyzyjnie kontrolować grubość blachy i długość rozwinięcia, co jest kluczowe w procesach produkcyjnych.

Regulacja numeryczna w SOLIDWORKS – precyzyjne określanie wymiarów

Regulacja numeryczna w SOLIDWORKS umożliwia precyzyjne określanie wymiarów modelu 3D oraz rysunków technicznych, zapewniając pełną kontrolę nad geometrią projektowaną w programie. Dzięki tej funkcji możesz wprowadzać dokładne dane wymiarów, które są bezpośrednio związane z parametrami modelu. Pozwala ona na definiowanie wymiarów liniowych, kątowych, promieniowych i innych, a także na ich edycję w czasie rzeczywistym, co jest szczególnie przydatne w projektach wymagających dużej precyzji.

Dodatkowo, funkcja ta umożliwia automatyczne aktualizowanie wymiarów w przypadku modyfikacji geometrii, co pomaga w utrzymaniu spójności i dokładności w dokumentacji. Dzięki regulacji numerycznej, proces projektowania staje się bardziej efektywny i mniej podatny na błędy.

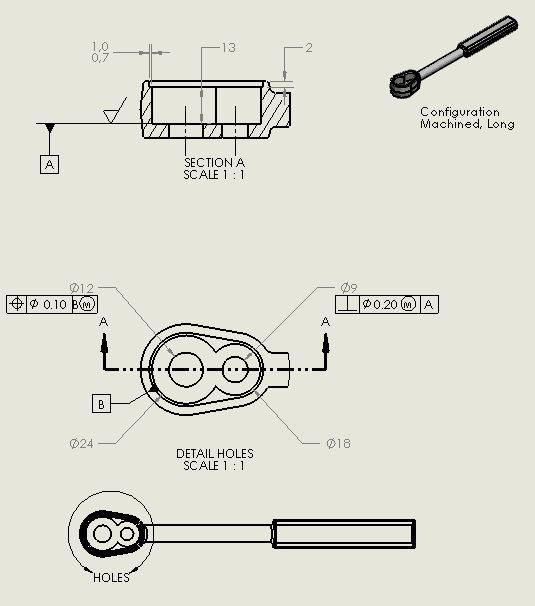

Tworzenie dokumentacji 2D – Adnotacje projektu

W tworzeniu dokumentacji 2D ważną rolę odgrywają adnotacje projektu. Są to dodatkowe informacje, takie jak opis wymiarów, tolerancji czy innych istotnych parametrów, które pomagają w precyzyjnej interpretacji projektu. Narzędzie inteligentnego wymiaru pozwala na precyzyjne oznaczanie parametrów w projekcie. Natomiast funkcje takie jak pokaż wymiary operacji zapewniają, że wszystkie istotne informacje będą uwzględnione na rysunkach technicznych.

W SOLIDWORKS, korzystanie z adnotacji może znacznie poprawić czytelność dokumentacji, ułatwiając komunikację między zespołami projektowymi, a produkcyjnymi. Dzięki automatycznemu wymiarowaniu oraz precyzyjnym wymiarom, cały proces tworzenia rysunków technicznych staje się bardziej efektywny i mniej podatny na błędy.

Dodatkowo, podczas tworzenia dokumentacji 2D warto zwrócić uwagę na zastosowanie wymiarów orientacyjnych, które pomagają w określeniu przybliżonych wartości, które mogą być później precyzyjnie dostosowane. Wymiary orientacyjne są szczególnie użyteczne w początkowych etapach projektowania, gdy projekt nie jest jeszcze w pełni zdefiniowany.

Różnice między automatycznym, a ręcznym wymiarowaniem

Automatyczne i ręczne wymiarowanie w SOLIDWORKS różnią się głównie sposobem, w jaki wymiary są dodawane do rysunku. W przypadku automatycznego wymiarowania, program samodzielnie ustala i dodaje odpowiednie wymiary na podstawie geometrii modelu, co oszczędza czas i minimalizuje ryzyko błędów. SOLIDWORKS wykorzystuje inteligentne algorytmy, które dostosowują wymiary do układu i skali rysunku.

Z kolei ręczne wymiarowanie polega na ręcznym ustawianiu i modyfikowaniu wymiarów przez użytkownika, co daje większą kontrolę nad precyzyjnym umiejscowieniem wymiarów, ale jest czasochłonne i podatne na błędy. W zależności od potrzeb, możesz łączyć obie metody, by uzyskać optymalną dokładność i efektywność w tworzeniu dokumentacji technicznej.

SOLIDWORKS 2024 – nowe funkcje automatycznego wymiarowania szkicu

Wersja SOLIDWORKS 2024 wprowadziła kilka ulepszeń w zakresie edycji szkicu, które ułatwiają i przyspieszają proces projektowania.

• Lepsze wykrywanie relacji geometrycznych – system automatycznie rozpoznaje powiązania między elementami.
• Optymalizacja rozmieszczenia wymiarów – narzędzie inteligentnego wymiaru proponuje czytelniejszy układ.
• Szybsze wymiarowanie elementów symetrycznych – wymiary orientacyjne są inteligentnie przypisywane do symetrycznych kształtów.

Podsumowanie – Automatyczne wymiarowanie elementów modelu

Automatyczne wymiarowanie szkicu w SOLIDWORKS to funkcjonalność, która znacząco usprawnia proces projektowania, oszczędzając czas i poprawiając precyzję. Automatyczne dodawanie wymiarów jest możliwe dzięki narzędziu inteligentnego wymiaru, co pozwala na łatwiejsze zarządzanie geometrią i wartościami wymiarów w trakcie edycji szkicu. Wersja SOLIDWORKS 2024 wprowadziła dodatkowe usprawnienia, czyniąc ten proces jeszcze bardziej efektywnym.

Dzięki zastosowaniu tych narzędzi, proces projektowania staje się szybszy, bardziej precyzyjny, a modele są łatwiejsze do edycji i dostosowania. Jeśli jednak masz więcej pytań, zapraszamy do kontaktu z naszą pomocą techniczną.
