Jak tworzyć szablony SOLIDWORKS?
Tworzenie własnych szablonów w programie SOLIDWORKS to podstawa efektywnej pracy z dokumentacją techniczną. Dzięki odpowiednio przygotowanym szablonom CAD można przyspieszyć projektowanie, ustandaryzować wygląd dokumentów, a także uniknąć błędów wynikających z ręcznej konfiguracji. Sprawdź, jak tworzyć własne szablony SOLIDWORKS, czym różni się szablon rysunku SOLIDWORKS od formatu arkusza, czy jak zapisać szablony utworzone według firmowych standardów.
Czym są szablony w programie SOLIDWORKS?
Szablon oznacza szablon dokumentu, który zawiera predefiniowane ustawienia – jednostki, styl wymiarowania, format arkusza, widoki rysunków, a także inne właściwości arkusza i właściwości szablonu. W SOLIDWORKS możemy korzystać z różnych typów szablonów:
- szablony części (*.prtdot) – dla nowych modeli 3D,
- szablony złożeń (*.asmdot) – dla zespołów z wielu komponentów,
- szablony rysunków (*.drwdot) – dla dokumentacji 2D.
Wybór odpowiedniego typu szablonu pozwala szybko rozpocząć pracę nad projektem. Możesz też utworzyć własne szablony, które będą idealnie dopasowane do potrzeb zespołu projektowego.
Jak utworzyć szablony rysunków w SOLIDWORKS?
Aby utworzyć pusty nowy szablon rysunku SOLIDWORKS CAD, należy zacząć od komendy Utwórz nowy rysunek. Po otwarciu pustego dokumentu można przejść do konfiguracji.
Krok po kroku:
- Utwórz nowy rysunek z menu „Plik > Nowy”.

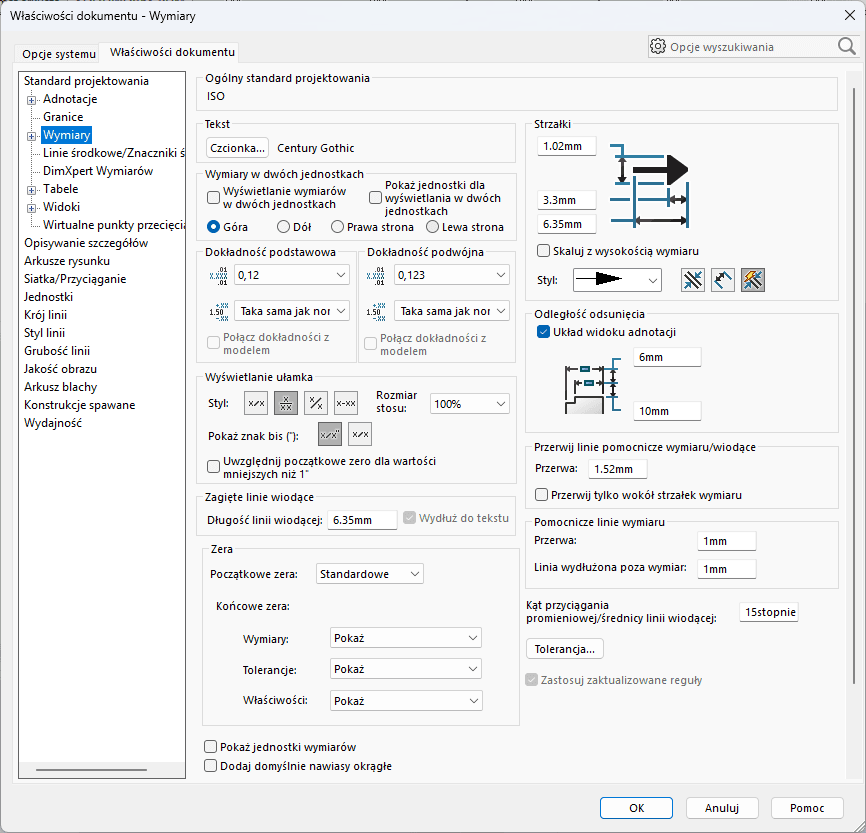

- Wybierz pusty szablon rysunku, a następnie w Opcjach Systemowych ustaw jednostki, skale, styl linii itp.

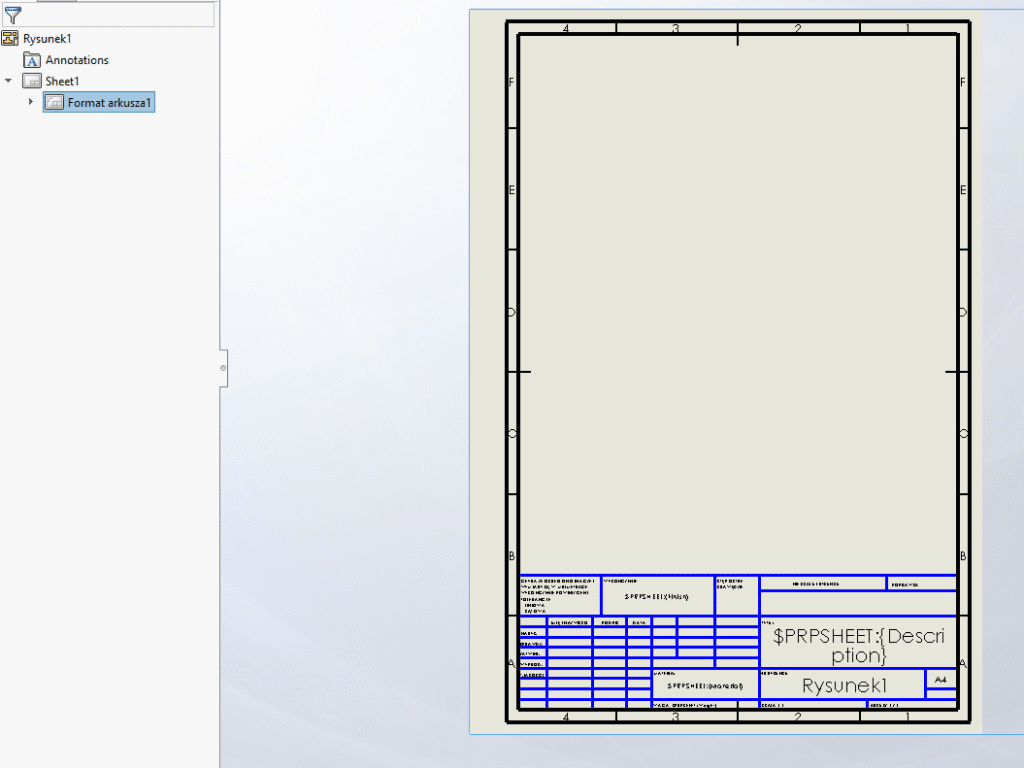

- Dostosuj format arkusza, np. dodając logo firmy i tabelkę rysunkową.
- Skonfiguruj domyślne widoki zdefiniowane (np. rzut z góry, z przodu, izometria).

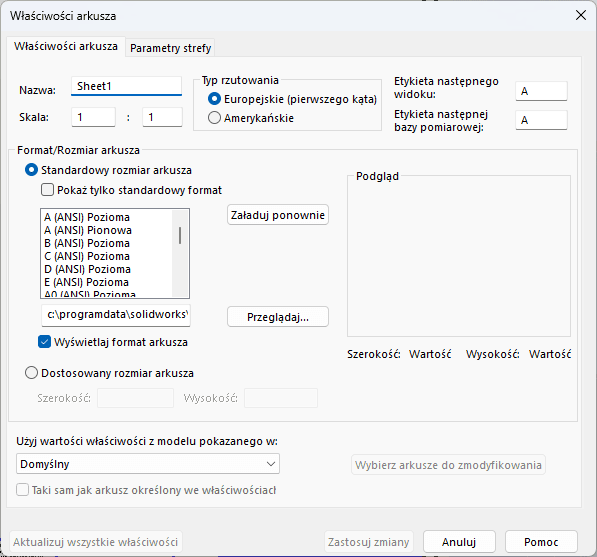

- Wprowadź właściwości szablonu i właściwości arkusza.

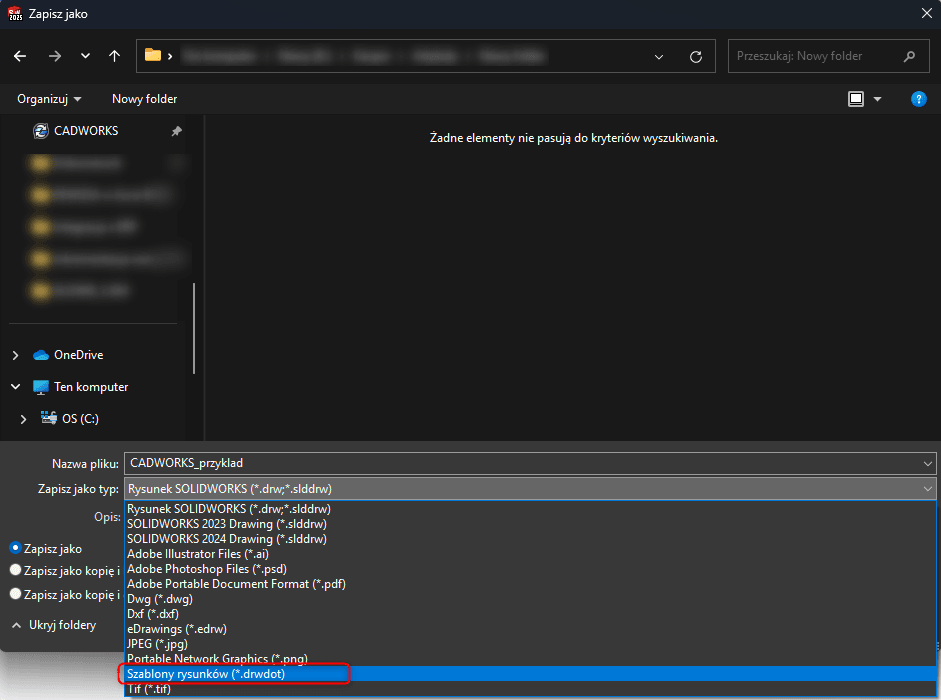

- Przejdź do opcji „Zapisz jako” i wybierz typ pliku: szablony rysunków (*.drwdot).
Teraz możesz zapisać szablon rysunku w odpowiedniej lokalizacji i używać go jako jednego z domyślnych szablonów dokumentu.
Jak zapisać format arkusza i dlaczego ma to znaczenie?

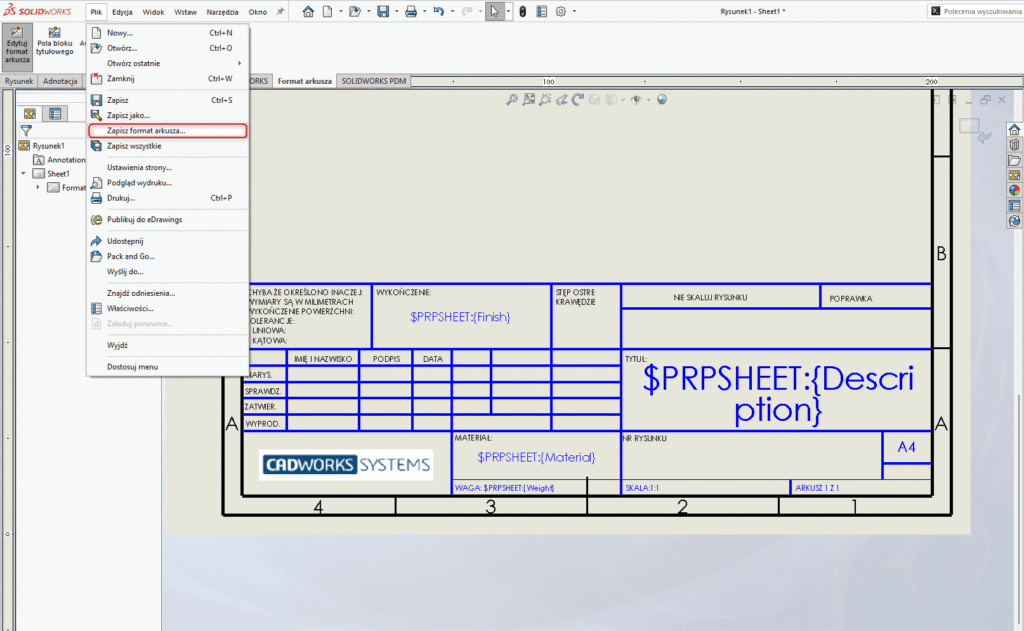

Format arkusza odpowiada za wygląd i układ graficzny dokumentacji – zawiera ramkę, tabelę rysunkową, logo czy pola opisu. Aby zapisać format arkusza, należy kliknąć prawym przyciskiem myszy na arkusz i wybrać „Edycja formatu arkusza”. Po wprowadzeniu zmian wybieramy „Zapisz format arkusza” jako plik *.slddrt.
Pamiętaj, że format arkusza i szablon rysunku SOLIDWORKS to dwa różne elementy. Szablon rysunku zawiera także informacje o ustawieniach dokumentu, a nie tylko wygląd graficzny.
Jak tworzyć szablony części i złożeń w SOLIDWORKS?
Oprócz rysunków SOLIDWORKS, warto utworzyć własne szablony dla modeli 3D. Szablony części (*.prtdot) i szablony złożeń (*.asmdot) powinny zawierać takie ustawienia jak:
- jednostki (mm, cal),
- domyślny materiał,
- styl wyświetlania,
- domyślne siatki.
Po ustawieniu dokumentu wybierz Zapisz jako i zapisz jako odpowiedni typ szablonu, co tworzy nowy szablon podobnie jak rysunek.
Jak wybrać typ szablonu i zarządzać szablonami?
Podczas tworzenia nowego dokumentu w SOLIDWORKS CAD należy wybrać typ szablonu, który chcemy zastosować – część, złożenie czy rysunek. Następnie można wybrać szablony rysunków, które będą dostępne z poziomu kreatora nowego dokumentu.
W celu lepszej organizacji warto wszystkie szablony utworzone umieścić w folderze sieciowym lub na platformie chmurowej, np. 3DEXPERIENCE Platform, i ustawić do nich ścieżki w ustawieniach systemowych SOLIDWORKS CAD.
Jak zarządzać domyślnymi szablonami w firmie?
Zarządzanie domyślnymi szablonami to klucz do spójnej dokumentacji. W SOLIDWORKS można zdefiniować:
- domyślne szablony dokumentu,
- domyślne szablony rysunku,
- domyślne szablony części i złożeń.

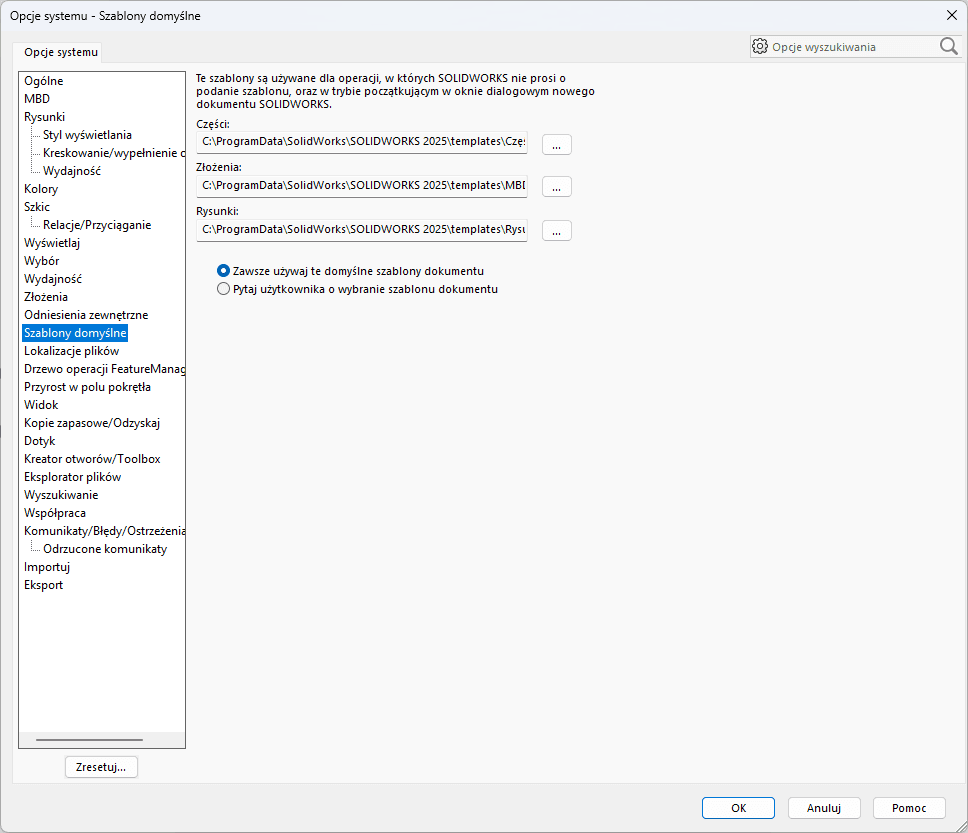

Ustawienia te można skonfigurować w Opcje systemowe > Lokalizacje plików > Szablony. Dobrze skonfigurowane szablony domyślne pozwalają uniknąć błędów i zapewniają jednolity styl dokumentacji w całym zespole.
Przykład: nowy szablon rysunku z widokami
Tworząc nowy szablon rysunku, warto z góry wstawić widoki zdefiniowane i przygotować odpowiednie pole opisu. Szablon rysunku zawiera wtedy wszystko, co potrzebne do szybkiego i poprawnego stworzenia dokumentacji – wystarczy tylko wstawić model i gotowe!
Pamiętaj, by zapisać szablon rysunku po każdej istotnej zmianie i przetestować jego działanie w kilku projektach.
Podsumowanie
SOLIDWORKS CAD daje ogromne możliwości personalizacji dzięki szablonom. Tworząc szablony CAD – zarówno szablony części, szablony złożeń, jak i szablony rysunków (*.drwdot) – oszczędzasz czas i eliminujesz błędy. Wystarczy utworzyć własne szablony, dobrze przemyśleć ich zawartość, zapisać format arkusza, a następnie używać ich jako domyślne szablony w codziennej pracy.
Jeśli dopiero zaczynasz lub chcesz uporządkować szablony w firmie, skorzystaj z platformy chmurowej 3DEXPERIENCE Platform, która umożliwia łatwe współdzielenie szablonów i dostęp z każdego miejsca – skontaktuj się z nami.
