Linie zgięcia arkusza blachy SOLIDWORKS zmapowane do warstw DXF
W SOLIDWORKS eksport arkusza blachy do formatu DXF/DWG może być bardziej zorganizowany dzięki funkcji mapowania. Pozwala ona na przypisanie różnych elementów, takich jak linie zgięcia arkusza blachy, do oddzielnych warstw DXF. Każda warstwa może mieć unikalny kolor i styl linii, co znacząco ułatwia dalszą edycję i pracę z plikami. W tym artykule dowiesz się, jak skonfigurować mapowanie, aby linie zgięcia arkusza blachy SOLIDWORKS zostały poprawnie zmapowane do warstw DXF.
Aktywacja mapowania w opcjach eksportu
Aby zacząć mapowanie, wykonaj następujące kroki:

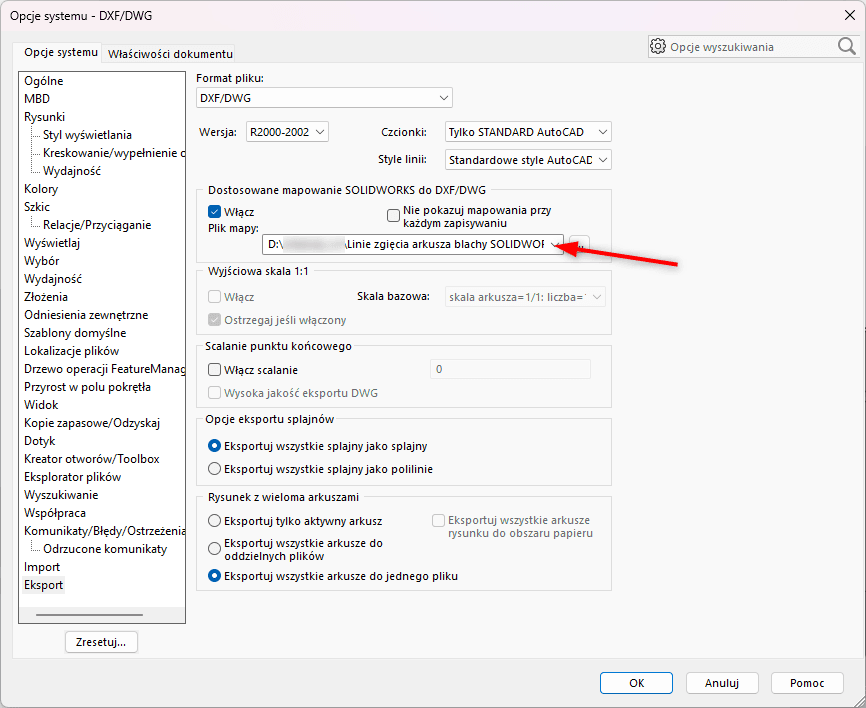

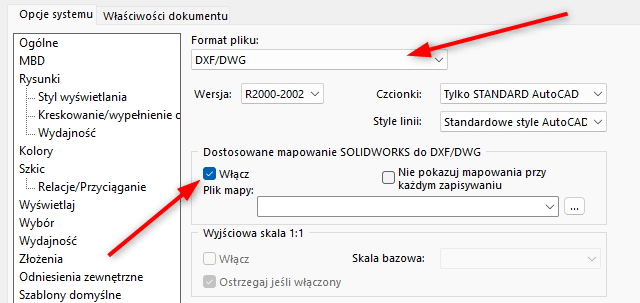

- Otwórz Opcje systemu w SOLIDWORKS.
- W zakładce Eksport wybierz format pliku DXF/DWG.
- Zaznacz pole Włącz przy opcji mapowania warstw.
- Kliknij OK, aby zapisać ustawienia.
To włącza funkcję, która umożliwia przypisanie elementów, takich jak linie zgięcia arkusza blachy SOLIDWORKS, do odpowiednich warstw DXF.
Eksportowanie arkusza blachy do formatu DXF/DWG
Eksport jest prosty i szybki:
- Kliknij prawym przyciskiem myszy na arkusz blachy w oknie graficznym.
- Wybierz opcję Eksportuj do DXF/DWG.
W kolejnym kroku wybierz elementy do eksportu.
Upewnij się, że zaznaczone są linie zgięcia arkusza blachy, aby zostały poprawnie zmapowane do warstw DXF.
Mapowanie linii zgięcia do warstw DXF

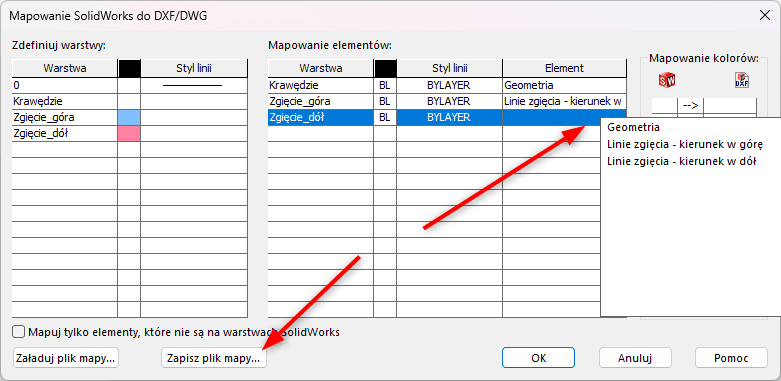

Po potwierdzeniu eksportu pojawi się okno dialogowe Mapowanie SOLIDWORKS do DXF/DWG. To tutaj zdefiniujesz, w jaki sposób linie zgięcia arkusza blachy SOLIDWORKS będą przypisane do warstw DXF.
Jak to zrobić:
- Definiowanie warstw:
- W lewym panelu ustaw kolory i style linii dla każdej warstwy.
- Użyj rozwijanej listy, aby przypisać elementy, takie jak linie zgięcia, do warstw.
- Przypisywanie elementów:
- Zdefiniuj oddzielne warstwy dla linii zgięcia w górę i w dół lub przypisz je do tej samej warstwy.
- Zapisanie ustawień:
- Kliknij Zapisz plik mapy, aby utrwalić konfigurację.
- Dzięki temu wszystkie przyszłe eksporty będą korzystały z tego samego pliku mapowania.
Podgląd i usuwanie zbędnych elementów

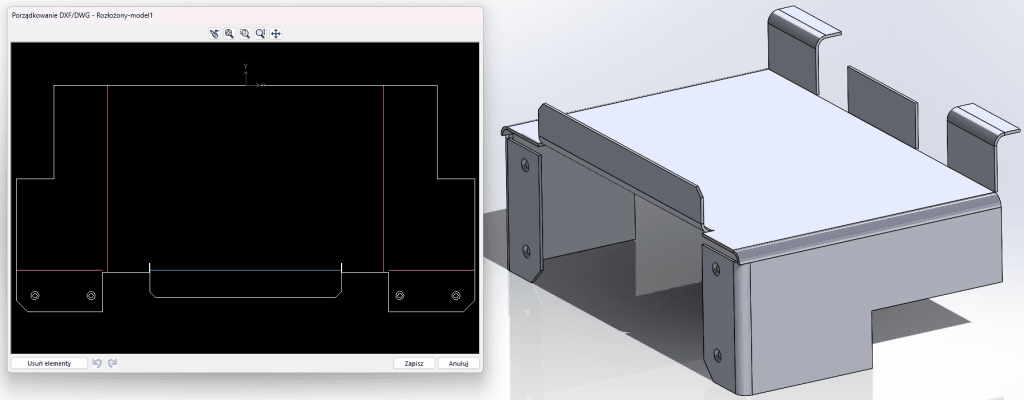

Przed zapisaniem pliku DXF/DWG SOLIDWORKS wyświetli podgląd eksportu. Warto tutaj sprawdzić, czy linie zgięcia arkusza blachy SOLIDWORKS zmapowane do warstw DXF są poprawnie widoczne i czy nie zawierają zbędnych elementów. Możesz ręcznie usunąć niepotrzebne podmioty bez wpływu na jakość eksportu.
Korzyści z mapowania linii zgięcia arkusza blachy
Funkcja mapowania w SOLIDWORKS pozwala na bardziej efektywną pracę z plikami DXF/DWG. Dzięki temu, że linie zgięcia arkusza blachy SOLIDWORKS zmapowane do warstw DXF są dobrze zorganizowane, współpraca z innymi programami CAD lub partnerami biznesowymi staje się prostsza.
Podsumowując, zmapowanie linii zgięcia arkusza blachy do warstw DXF/DWG to sposób na oszczędność czasu i poprawę precyzji w projektowaniu.
